Wire EDM le haghaidh Aerospace: Treoir maidir le Gearradh Beachtais le haghaidh Comhpháirteanna Criticiúla

Faigheann do shiopa baisc de phlátaí glas lann tuirbín meon 718, cruach de rónta dóiteáin tíotáiniam, agus sraith d'ionsánna cruaite D2 le haghaidh dísle a bhrionnú fearas tuirlingthe. Éilíonn an líníocht lamháltais phróifíle sa raon ±0.005 mm, bailchríoch dromchla níos fearr ná Ra 0.8 μm, agus ciseal athmhúnlaithe saor ó mhicrea-scoilteanna. Tugann an sceideal táirgeachta seacht lá duit.

Is iad riachtanais mar seo an fáth go bhfuil EDM sreang in áit chobhsaí i ndéantúsaíocht aeraspáis. EDM sreang — EDM nó WEDM sreang-ghearrtha scríofa freisin — baintear ábhar a bhfuil sceitheadh ​​rialaithe leictreach ann i sreabhán tréleictreach, mar sin ní chuireann cruas agus déineacht an phíosa oibre teorainn leis an bpróiseas mar a chuireann siad teorainn ar mhuilleoireacht nó ar mheilt. Is féidir ábhair atá deacair nó dodhéanta a ghearradh le huirlis imeall a ghearradh fós go próifíl críochnaithe. Tá siopaí aeraspáis ag brath ar an bpróiseas le blianta fada anuas maidir le sliotáin crann giúise, gnéithe fuaraithe, lúibíní beachtas, fáinní róin agus clúdaigh le ballaí tanaí, áit nach bhfuil burrs, sraonadh uirlisí agus sruthán meilt inghlactha.

Clúdaíonn an treoir seo an chaoi a n-iompraíonn an próiseas ar ábhair aeraspáis, áit a bhfuil na teorainneacha praiticiúla lamháltais, bailchríoch dromchla agus sláine an dromchla, cén aicme meaisín is fiú a mheas do pháirt áirithe, agus cad ba cheart a fhíorú sula ndéanann tú ordú — lena n-áirítear tástáil ghearrtha ar d’ábhar féin.

Cén fáth a Úsáidtear Wire EDM le haghaidh Comhpháirteanna Aeraspáis

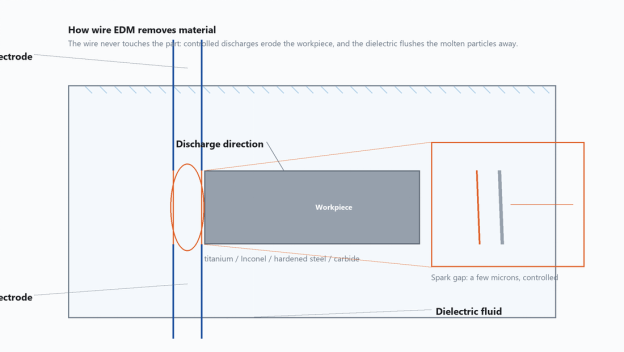

Gineann Wire EDM gach urscaoileadh idir leictreoid sreinge tanaí fuinnmhithe agus an saotharphíosa, agus an crios gearrtha báite i sreabhán tréleictreach (nó sruthlaithe ag). Ní dhéanann an sreang teagmháil leis an gcuid riamh, coinnítear an bhearna spréach laistigh de chúpla miocrón, agus iompraíonn an tréleictreach na cáithníní leáite ar shiúl. Toisc go bhfuil an fórsa gearrtha go bunúsach náid, ní lúbann ballaí tanaí, ní stróiceann gnéithe íogair, agus níl aon uirlis imeall le sliseanna nó le briseadh. Is é seo a dhéanann meaisín EDM sreang CNC oiriúnach nádúrtha do chodanna a chuirfeadh saobhadh ar shlí eile faoi ualach meicniúil.

Ceithre thréith is tábhachtaí in obair aeraspáis:

• Ní bacainn é cruas ábhair. Is féidir cuir isteach cruach uirlis cruaite go hiomlán, tithíocht Inconel teilgthe agus eochaircheap caitheamh chomhdhúile sintéaraithe a ghearradh ar an meaisín céanna; cad iad na hathruithe atá ar an ráta beatha insroichte, ní ar an indéantacht.
• Tá an crios a bhfuil tionchar teasa aige tanaí. Toisc nach maireann gach urscaoileadh ach micreasoicindí agus múchann an tréleictreach an dromchla láithreach, tá an ciseal difear i bhfad níos tanaí ná mar a dhéantar le gearradh léasair nó plasma.
• Níl aon burr meicniúil ann. Tá an ciseal athmhúnlaithe aonfhoirmeach feadh an chomhrianta, agus is féidir é a rialú le pas Baile Átha Troim in ionad críochnú láimhe.
• Tá gearradh cruach praiticiúil. Is féidir roinnt bileoga tanaí a chlampáil le chéile agus a ghearradh mar chruach amháin, rud a ardaíonn táirgiúlacht do phlátaí róin agus shims.

I gcás gach cuid nua, déanann pleanáil táirgeachta aeraspáis comparáid idir dhéantús nó ceannach agus próiseas. Is é an comparáid is coitianta ná EDM sreang i gcoinne muilleoireachta CNC, gearradh léasair agus waterjet scríobach don chéimseata céanna.

Ábhair Aeraspáis Oiriúnach do Wire EDM

Úsáideann déantúsaíocht aeraspáis teaghlach cúng de chóimhiotail ardfheidhmíochta, agus is deacair an chuid is mó díobh a mheaisíniú trí mhodhanna traidisiúnta: cóimhiotail tíotáiniam, sár-chóimhiotail nicil-bhunaithe, steels ard-neart, ábhair uirlisithe chomhdhúile agus cóimhiotail aerfhráma alúmanaim. Iompraíonn gach grúpa go difriúil sa bhearna EDM, agus bíonn tionchar ag na difríochtaí sin ar ráta beathaithe, teannas sreang agus socruithe flushing. Ní bhraitheann meaisín EDM gearrtha miotail ar thús cadhnaíochta, mar sin ní chuireann cruas bac air - ach tá seoltacht theirmeach, leáphointe agus an bealach a athsholadaíonn an t-ábhar fós ag múnlú an toraidh.

Tugann an tábla thíos achoimre ar an gcaoi a bhfreagraíonn na hábhair seo de ghnáth ar threalamh WEDM meánluais agus ardluais ag baint úsáide as leictreoid sreang moluibdín agus paraiméadair gearrtha caighdeánach.

Cúrsaí luais gharbhghearrtha coibhneasta maidir le pleanáil táirgeachta. Tá an rangú thíos cáilíochtúil agus tugtar mar threoir phleanála é, ní mar luachanna tomhaiste – braitheann an toradh iarbhír ar airde an phíosa oibre, trastomhas na sreinge, coinníollacha flushing agus socruithe gineadóra.

Tá iarmhairtí praiticiúla ag an rangú seo. Is féidir le post in alúmanam rith arís agus arís eile níos tapúla ná post carbide comhionann. Bíonn tionchar ag na difríochtaí céanna ar roghnú meaisín: baineann siopa gearrtha sár-chóimhiotail leas as rialú bíog fíneáil agus tiomáint sreang láidir, agus is féidir le siopa gearrtha alúmanam agus cruach meaisíní níos simplí a reáchtáil ag tréchur níos airde. Míníonn sé freisin cén fáth a bhfuil straitéisí ilghearrtha caighdeánach san aeraspáis - bunaíonn an chéad ghearradh an cruth, agus feabhsaítear pas amháin nó dhó ar an bailchríoch agus baintear an chuid is mó den chiseal athmhúnlaithe. Ar chodanna tíotáiniam agus Inconel, is minic gurb iad na pasanna Baile Átha Troim sin an difríocht idir cuid diúltaithe agus cuid ceadaithe.

Ceithre nóta praiticiúla roimh pharaiméadair a shocrú:

• Tá púdar tíotáiniam ón gearrtha scríobach; scag an tréleictreach go cúramach agus athraigh na meáin scagaire de réir an sceidil.
• Is féidir le sár-chóimhiotail atá bunaithe ar nicil oibriú crua má stopann na gearrtha; coinnigh an brú flushing cobhsaí agus féachaint ar an voltas bearna.
• Ba chóir carbide a ghearradh le sreang nua nó beagnach nua chun barrchaolú de bharr caitheamh sreinge a sheachaint.
• Le haghaidh páirteanna alúmanam cruachta, cuir bileog barr íobartach chun an chéad chiseal a chosaint ó dhamáiste iontrála sreinge.

Wire EDM vs Muilleoireacht CNC, Laser Gearradh agus Waterjet

Ní hé léamh tábhachtach an tábla seo ná go mbuaileann sreang EDM gach líne. Is minic a bhíonn muilleoireacht níos tapúla i gcás pócaí móra bog-ábhar, agus is fearr scaird uisce le haghaidh plátaí an-tiubh nuair nach bhfuil críochnú dromchla ríthábhachtach. Tá Wire EDM ar a chuid is fearr nuair a bhíonn an chuid tanaí, casta, déanta as ábhar cruaite, nó gearrtha i gcruach ina gcaithfidh cáilíocht imeall a bheith comhionann thar go leor sraitheanna.

Go praiticiúil, is minic a tháirgtear páirteanna aeraspáis trí phróisis a chomhcheangal. Is féidir comhpháirt a mheilt chun ábhar mórchóireála a bhaint, cóireáil teasa, agus ansin sreang a ghearradh go dtí an cruth deiridh. Giorraíonn an bealach hibrideach seo am rothaíochta agus caomhnaíonn sé beachtas na ngnéithe atá ag brath ar chruas. Toisc go n-imíonn an próiseas gan aon duine tar éis an chéad socraithe, is féidir le hoibreoir amháin maoirsiú a dhéanamh ar roinnt meaisíní le linn uaireanta seachbhuaice, rud a chuireann feabhas ar úsáid an innill.

Lamháltais, Críochnú Dromchla agus Ionracas Dromchla

Rialaíonn líníochtaí aeraspáis trí shaintréithe a bhaineann le dromchla: cruinneas tríthoiseach, garbh an dromchla agus sláine metallurgical. Tugann Wire EDM aghaidh orthu go príomha trí líon na bpasanna. Is é an chéad pas an gearrtha garbh; ritheann gach pas a leanas ag fuinneamh níos ísle le fritháireamh, agus feabhsaíonn sé an bailchríoch agus baintear an chuid is mó den chiseal athmhúnlaithe. Coinníonn an córas rialaithe an cosán sreang céanna le haghaidh gach pas, agus mar sin is é an t-athrú idir pasanna ná fuinneamh cuisle, fritháireamh agus ráta beatha.

Braitheann cé mhéad pas a theastaíonn ar pháirt áirithe, agus cén bailchríoch atá indéanta, ar an meaisín, an t-ábhar, rigidity an workpiece agus na socruithe gineadóra. Sin é an fáth gurb é tástáil gearrtha ar do phíosa oibre féin an bealach praiticiúil chun é a dhearbhú. Le haghaidh tagartha, is é bunlíne sraith foilsithe POOSN cruinneas meaisínithe 0.02 mm, suas le ± 0.012 mm ar an atriall is déanaí, le garbh an dromchla síos go dtí Ra ≤ 1.2 μm.

Is é sláine dromchla an fachtóir a scarann ​​EDM sreang aeraspáis ó ghearradh sreang ginearálta. Is éard atá sa chiseal athmhúnlaithe - an ciseal bán - ná scannán tanaí ath-dhaingnithe a fhágtar ar an imeall tar éis pas garbh. I gcleachtas tionscail, is minic a thuairiscítear gearrtha garbh chun ciseal bán a fhágáil san ord 15 go 30 μm ag brath ar fhuinneamh pulse; de ghnáth tugann gearrtha Baile Átha Troim é faoi bhun thart ar 5 μm, agus pas bailchríoch fíneáil níos ísle arís. Má tá micrea-scoilteanna sa chiseal sin, féadfaidh sé a bheith ina láithreán tionscnaimh tuirse ar dhiosca tuirbín nó ar lúibín struchtúrach. Tá an iarmhairt phraiticiúil mar an gcéanna is cuma cén figiúr cruinn: ba cheart go mbeadh pas trim amháin ar a laghad ag cuid aeraspáis deimhnithe tar éis an ghearradh garbh, agus ba cheart an teorainn inghlactha ciseal bán a shainiú san ordú ceannaigh nó ar an líníocht.

Ba cheart do cheannaitheoirí meastóireacht mhiotaleolaíochta a iarraidh nuair a bheidh próiseas nó ábhar nua cáilithe. Is é an cleachtas caighdeánach ná an chuid a ghearradh, an trasghearradh a snasú agus a eitseáil, an imeall a scrúdú faoi mhicreascóp, agus an toradh a thaifeadadh. Déantar an mheastóireacht mar chuid den chéad tuairisc chigireachta airteagal agus coinnítear í ar feadh shaolré an chláir.

Tá a éifeacht féin ag gearradh taper ar shláine an dromchla. Nuair a ritheann an sreang ar uillinn, tá an cosán urscaoilte níos faide ar thaobh amháin, rud a athraíonn an bailchríoch áitiúil agus is féidir imeall níos boige a fhágáil ar an nga istigh. Laghdaíonn meaisíní atá deartha le haghaidh uillinneacha móra barrchaolaithe é seo trí na treoracha sreinge a choinneáil gar don phíosa oibre agus sruthlú comhsheasmhach a choinneáil ar an dá thaobh - sonraí atá tábhachtach do thailte róin uillinneacha agus gnéithe comhchosúla. I gcás ina n-éilíonn an chuid uillinn taper mór, d'fhéadfadh go mbeadh gá le meaisín WEDM mór-taper; ar mheaisíní caighdeánacha tá an cumas taper i bhfad níos lú.

Conas Meaisín EDM Wire a Roghnú le haghaidh Aerospace

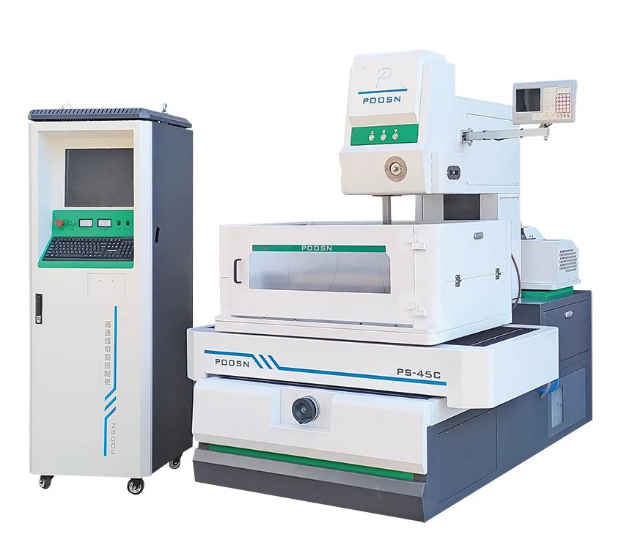

Tá trí rang de mheaisín EDM sreinge coitianta in obair aeraspáis: EDM sreang ardluais, EDM sreang meánluais, agus EDM sreang mór-taper. Is minic a mheastar meaisín meánluas mar rogha oiriúnach le haghaidh crua-earraí eitilte a éilíonn lamháltais daingean agus bailchríoch dromchla rialaithe, toisc go n-iarmhéideann sé cruinneas, bailchríoch agus costas oibriúcháin. Tá meaisíní ardluais fós úsáideach le haghaidh garbhghearrtha, ullmhú uirlisí agus fréamhshamhla ar chostas níos ísle. Úsáidtear meaisíní barrchaolaithe mór nuair a éilíonn an chéimseata féin uillinn ghéar. Toisc go mbraitheann an rogha ceart ar an meascán páirteanna, ba cheart go dtosódh an roghnú ón obair seachas ó fhigiúr sonraíochta amháin.

Tosaigh leis an gclúdach oibre. Is féidir le páirteanna aeraspáis a bheith iontach mór - féadfaidh ball fráma tíotáiniam, mar shampla, níos mó ná méadar trasna a thomhas - ach luíonn tromlach na gcodanna beachtais go compordach i gclúdach meánmhéide. Is é an seicliosta thíos an ceann a mholaimid a úsáid agus luachana á gcur i gcomparáid:

• Déan liosta de gach cuid den teaghlach agus méid an chlúdaigh, ábhar, uillinn barrchaolaithe agus bailchríoch riachtanach.
• Ríomh na méadair ghearrtha in aghaidh na míosa le socrú idir meaisín amháin agus dhá cheann.
• Deimhnigh gur féidir leis an meaisín a reáchtáil gan duine ar bith, lena n-áirítear snáithiú sreang uathoibríoch iontaofa.
• Iarr ar thástáil ghearrtha ar d'ábhar agus ar an gcéimseata iarbhír sula n-eisítear an t-ordú.
• Déan comparáid idir an clár oiliúna agus an t-am freagartha páirteanna spártha idir soláthraithe.

Níos faide ná an rang meaisín, tá an chumraíocht tábhachtach: ais servo ard-chruinneas le haiseolas ar scála gloine, rialú teannas sreang uathoibríoch, aonad fuaraithe tréleictreach le haghaidh cobhsaíocht theirmeach, agus córas scagaire atá éasca le seirbhís. Iarrann go leor ceannaitheoirí leabharlann paraiméadar stóráilte eagraithe de réir ábhar freisin, mar sin ní gá d'oibreoirí socruithe a atógáil do gach cóimhiotail nua. Ní uimhir pháirt amháin é EDM sreang ardchruinneas; is meascán de ailíniú meicniúil, cáilíocht rialaithe agus cumas an oibreora na coinníollacha bearna a léamh.
